Điện trở là khái niệm được sử dụng trong chuyên ngành vật lý. Mặc dù điện trở được nhắc tới khá nhiều trong lắp đặt thiết bị điện, motor hoặc máy móc nhưng không phải ai cũng hiểu rõ điện trở là gì, cách mắc điện trở như thế nào? Bài viết sau sẽ giúp bạn tìm hiểu toàn bộ những thông tin cần biết về điện trở.
Điện trở là gì?
Điện trở hay còn gọi là Resistor. Đây là một loại linh kiện điện tử thụ động có 2 tiếp điểm nối. Chức năng chính của điện trở là điều chỉnh mức độ tín hiệu, đồng thời hạn chế cường độ dòng điện chảy trong mạch. Ngoài ra, điện trở còn được dùng để chia điện áp, kích hoạt các linh kiện điện tử chủ động khác.
Điện trở là loại linh kiện điện tử thụ động có ý nghĩa quan trọng
Các điện trở thường có trở kháng cố định nên ít bị thay đổi bởi nhiệt độ và điện áp. Điện trở công suất sẽ tiêu tán một phần điện năng chuyển sang nhiệt năng.
Ngoài ra, bạn có thể hiểu điện trở là đại lượng vật lý cho tính chất cản trở của dòng điện. Công thức như sau: R=U/I
Trong đó:
- U: là hiệu điện thế giữa 2 đầu vật dẫn điện tính bằng Vôn (V)
- I: là cường độ dòng điện đi qua vật dẫn điện tính bằng Ampe (A)
- R: chính là điện trở của vật dẫn điện tính bằng Ohm (Ω).
Phân loại điện trở
Điện trở có thể được phân theo công suất và phân theo chất liệu, cấu tạo. Cụ thể:
Nếu phân điện trở theo công suất sẽ có 3 loại điện trở thông dụng sau:
- Điện trở thường: là các loại điện trở có công suất nhỏ dao động trong khoảng 0,125W – 0,5W.
- Điện trở công suất: là các điện trở có công suất lớn hơn dao động từ 1W, 2W, 5W, 10W.
- Điện trở sứ, điện trở nhiệt: là các điện trở công suất có vỏ bọc sứ. Trong quá trình hoạt động, các loại điện trở này sẽ toả ra nhiệt.
Nếu phân điện trở theo chất liệu và cấu tạo sẽ có 6 loại điện trở bao gồm:
- Điện trở cacbon.
- Điện trở màng hoặc gọi là điện trở gốm kim loại.
- Điện trở dây quấn.
- Điện trở film.
- Điện trở bề mặt.
- Điện trở băng.
Nguyên lý hoạt động của điện trở
Theo định luật Ohm, khi điện áp(V) đi qua điện trở tỉ lệ thuận với cường độ dòng điện (I) và tỷ lệ này sẽ là hằng số điện trở (R). Ngắn gọn hơn, bạn có thể hiểu qua công thức định luật Ohm: V=I*R.
Phân tích ví dụ: Nếu một điện trở 400Ohm được nối vào điện áp một chiều 14V. Kết quả là cường độ dòng điện đi qua điện trở sẽ được tính bằng 14 / 400 = 0.035 Ampe
Lưu ý: Điện trở thực tế cũng có một số điện cảm và điện dung. Điều này có ảnh hưởng đến mối quan hệ giữa điện áp và dòng điện trong mạch xoay chiều.
Hướng dẫn cách đọc điện trở chính xác
Thông qua sơ đồ nguyên lý, điện trở được thể hiện bằng một hình chữ nhật dài. Phần thân sẽ có vạch để phân biệt công suất của điện trở. Bạn có thể đọc theo quy ước sau đây nhé:
- Nếu phần thân có hai vạch chéo (//) sẽ đọc là 0,125w.
- Nếu phần thân có một vạch chéo (/)sẽ đọc là 0,25w.
- Nếu phần thân có một vạch ngang (-)sẽ đọc là 0,5w.
- Nếu phần thân có một vạch đứng (|)sẽ đọc là 1,0w.
- Nếu phần thân có hai vạch đứng (||)sẽ đọc là 2,0w.
- Nếu phần thân có hai vạch chéo vào nhau (\/)sẽ đọc là 5,0w.
- Nếu phần thân có (X) sẽ đọc là 10,0w.
Ngoài ra, với điện trở có 4 vòng màu lần lượt là 1, 2, 3, 4 thì vòng số 1 ứng với hàng chục, vòng số 2 ứng với hàng đơn vị, vòng số 3 ứng với bội số của cơ số 10. Công thức trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3). Còn vòng số 4 là vòng chỉ sai số của điện trở, bạn có thể bỏ qua vòng này. Chỉ cần lưu ý nếu có màu nhũ thì là chỉ có ở vòng sai số hoặc vòng số 3. Còn nếu vòng số 3 là nhũ thì số mũ cơ số 10 sẽ là số âm.
Với trị số điện trở 5 vòng màu đọc như sua: Vòng số 1 là hàng trăm, vòng số 2 là hàng chục, vòng số 3 là hàng đơn vị. Đồng thời hàng số 4 là bội số của cơ số 10. Vòng số 5 là vòng ghi sai số.

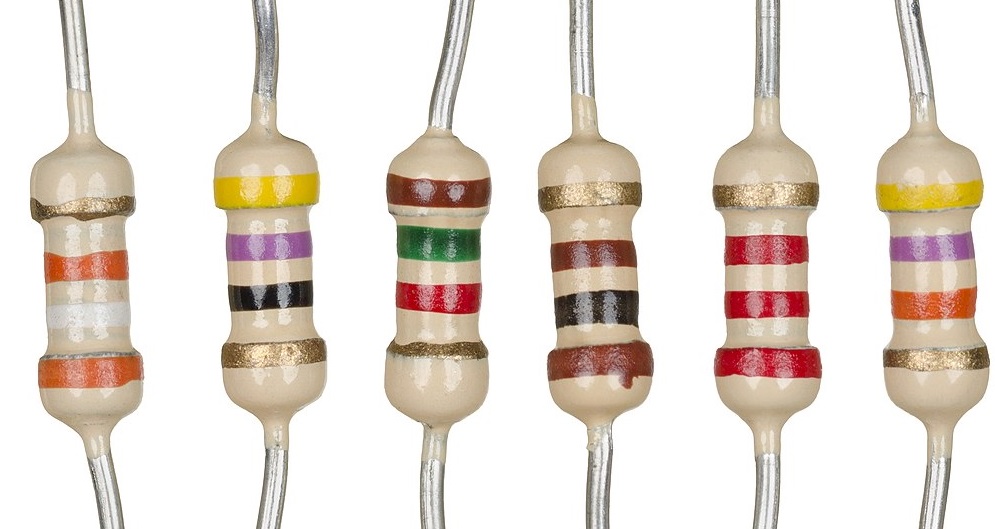

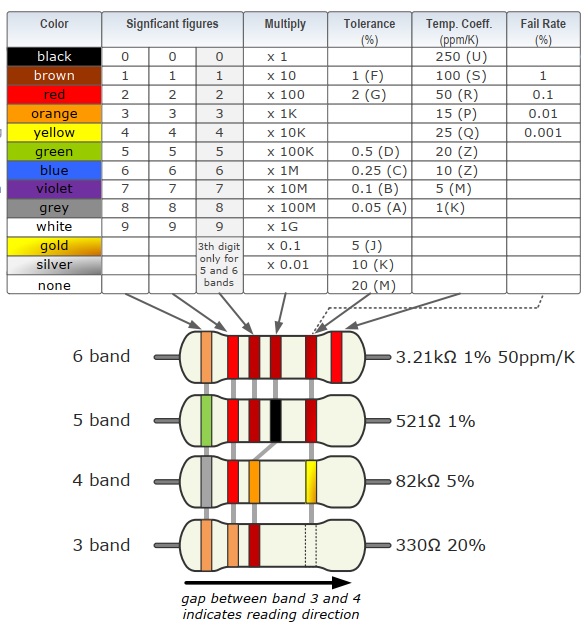

Cách đọc điện trở
Cách vẽ sơ đồ mắc điện trở là gì?
Sơ đồ mắc điện trở nối tiếp
Cách mắc điện trở nối tiếp sẽ mang giá trị tương đương bằng tổng các điện trở thành phần cộng lại. Công thức như sau: Rtd = R1 + R2 + R3.
Ngoài ra, dòng điện chạy qua các điện trở mắc nối tiếp có giá trị bằng nhau. Công thức tính như sau I I = ( U1 / R1) = ( U2 / R2) = ( U3 / R3 )
Thông qua những công thức trên, bạn có thể dễ dàng thấy rằng sụt áp trên các điện trở mắc nối tiếp sẽ tỷ lệ thuận với giá trị điện trở.
Chi tiết cách mắc điện trở nối tiếp như dưới ảnh, mời bạn theo dõi:

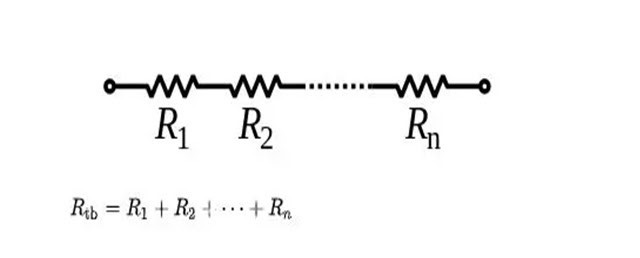

Sơ đồ chi tiết về điện trở mắc nối tiếp
Sơ đồ mắc điện trở song song
Cách điện trở mắc song song sẽ mang giá trị tương đương (Rtd) được tính bởi công thức:
(1 / Rtd) = (1 / R1) + (1 / R2) + (1 / R3)
Tuy nhiên, nếu mạch chỉ có 2 điện trở song song thì sẽ tính như sau:
Rtd = R1.R2 / ( R1 + R2)
Đồng thời, dòng điện chạy qua các điện trở mắc song song tỷ lệ nghịch với giá trị điện trở như sau:
I1 = ( U / R1) , I2 = ( U / R2) , I3 =( U / R3 )
Chi tiết cách mắc điện trở song song như dưới ảnh, mời bạn theo dõi:

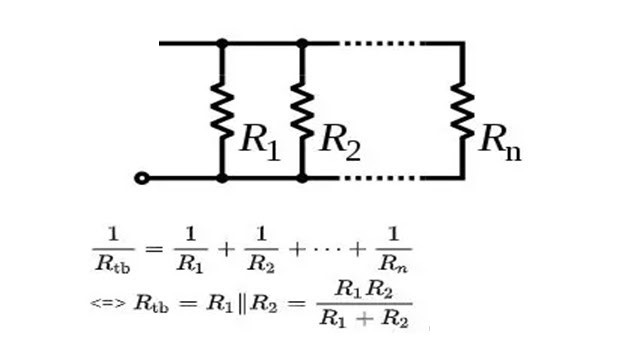

Sơ đồ chi tiết về điện trở mắc song song
Sơ đồ mắc điện trở hỗn hợp
Cách mắc điện trở kiểu hỗn hợp sẽ tạo ra điện trở tốt nhất. Chi tiết sơ đồ cách mắc điện trở hỗn hợp như dưới ảnh mời bạn theo dõi:

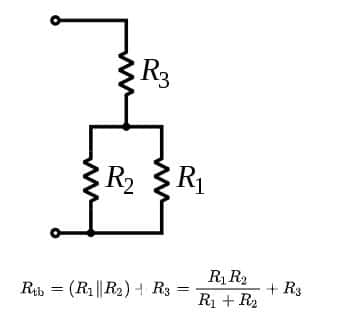

Sơ đồ chi tiết về điện trở mắc hỗn hợp
Công dụng của điện trở là gì?
Điện trở có ý nghĩa cực kỳ quan trọng với các thiết bị điện tử. Cụ thể, công dụng điện trở như sau:
- Khống chế dòng điện qua tải hợp lý.
- Phân cực cho bóng bán dẫn hoạt động.
- Đóng mặt vào các mạch tạo dao động R C.
- Hỗ trợ điều chỉnh cường độ dòng điện đi qua các thiết bị điện.
- Tạo ra nhiệt lượng trong các ứng dụng..
Bài viết trên đã cung cấp thông tin để bạn hiểu rõ hơn về điện trở là gì. Đồng thời hướng dẫn chi tiết sơ đồ cách mắc điện trở để bạn áp dụng. Nếu bạn còn thắc mắc gì về điện trở, hãy liên hệ Điện Lạnh Phúc Thịnh để được hỗ trợ nhé.
